Koncepcionálás, 2025 Q2
A projektről először 2025 tavaszán hallottunk, ugyanis ezidőben keresett fel minket V.B. atya a diákkápolna megvalósításának ötletével. Ebben a fázisban lényegében Turányi Bence koncepciós vázlatai alapján igyekeztünk elképzelni, hogyan és miként lehetne megalkotni a kápolnát. Az igényeket és elképzeléseket az atyával történő konzultációk során pontosítottuk. Így alakult tehát, hogy az ellipszis forma helyett a tojás forma maradt meg, a közösségi imaszoba helyett a klasszikus kápolna koncepció került előtérbe. A szakrális tér barissol mennyezetét az oltár feletti íves gipszkarton dobozolásból 3 darab szintén gipszkartonból készült, szabályozható leddel megvilágított sugár váltotta fel, melyek egészen a kápolna hátsó szegleteibe húzódnak, ezzel is szimbolikus módon megmutatva, honnan-hova ered a fényesség. A terem további elrendezése tekintetében a hagyományos templomi terek igényeit igyekeztünk kielégíteni, így jött az ötlet, hogy az ablakok felőli oldalon egy sekrestye és gyóntató helyiség alakult kialakításra. Az átlátszó, hangszigetelt fóliával ellátott mennyezetig tartó üvegfalszakasz által, megmaradt a terek nyitottságának érzete és a Konstantin térről beszűrődő természetes fény, csak a hangok korlátozódtak a fóliázott üvegfalszakasz által, így gyóntatásra is alkalmas helyiséggé vált ez a szeglete a teremnek.
A tisztuló koncepció nyomán és néhány telefonos megbeszélés, valamint helyszíni egyeztetés útján elérkeztünk ahhoz a kérdéshez, hogy mennyire valósítható meg még az idei évben egy ilyen volumenű projekt kivitelezés tekintetében. Potenciális kivitelezőként felénk szólt ez a kérdés, hogy mennyire tudjuk megvalósítani a rendelkezésre álló koncepciótervek alapján ennek a helyiségnek a kivitelezését az előzetes igények szerint.
Műszaki specifikáció elfogadása, kivitelezés megkezdése 2025 Q3
Még a műszaki dokumentáció elkészítése során is sok kérdés merült fel bennem, miközben készítettem. Ugyanis a sok ív, és kerekített forma miatt nem csak a megfelelő anyagokat volt szükség megtalálni a kivitelezési fázisokhoz, hanem a megfelelő szakembereket is. Így alakult, hogy I.Sz. középiskolai barátomat – aki mellesleg a BME Építőmérnöki kar doktorandusz hallgatója – felkértem, segítsen kitűzni az iskolakápolna formáját a helyszínen, ugyanis egy elforgatott tojásformával meggyűlt volna a bajunk a kitűzés során. [Szabolcs itt elmesélheti, mi alapján történt a kitűzése a formának]
- Kezdetek

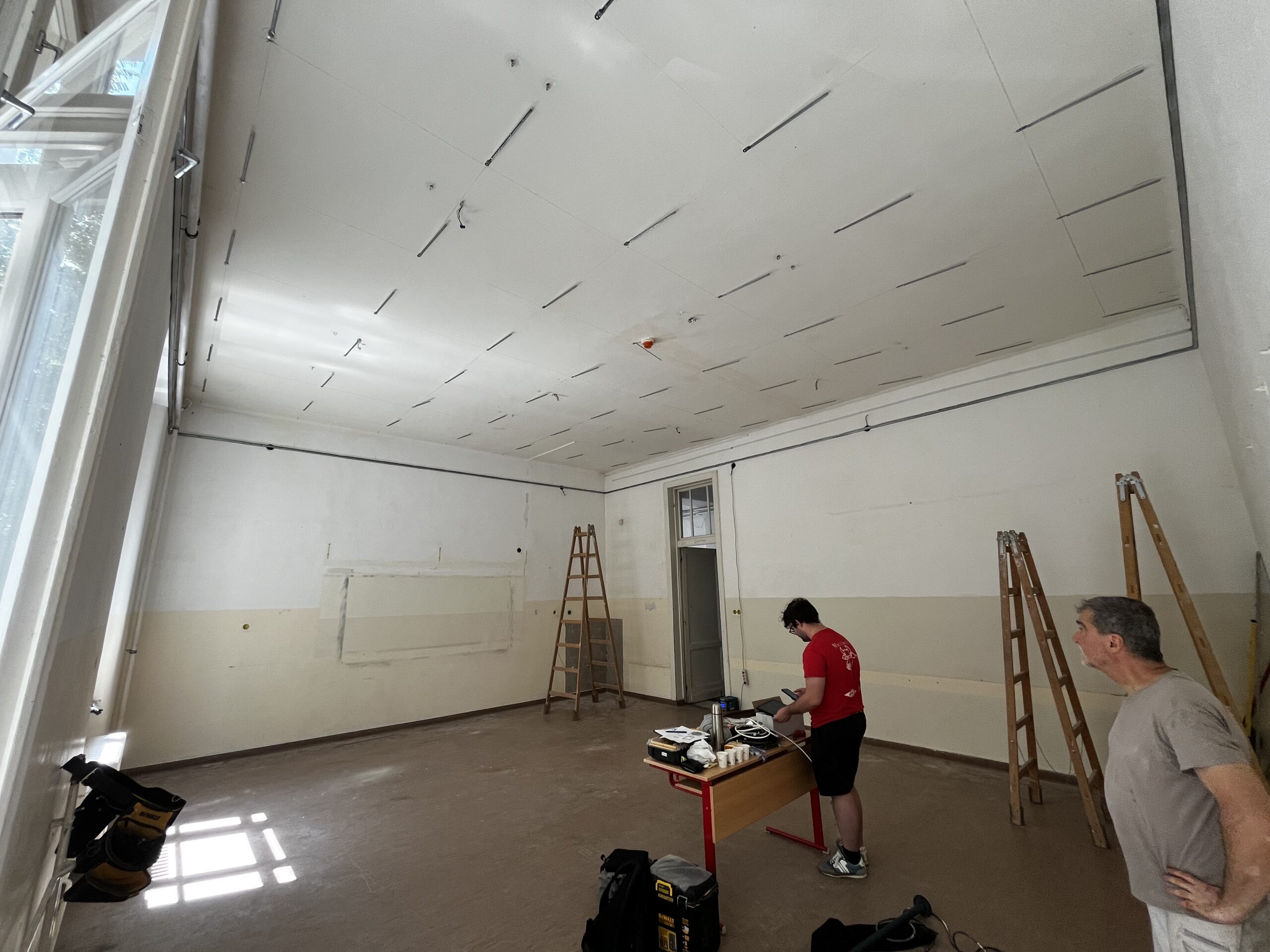

A kivitelezés július 10-én kezdődött meg, első körben a meglévő villamoshálózat feltérképezésével és újra szerelésével kezdtük a munkát, miközben az álmennyezet szerkezeti kialakítása is folyamatban volt. Mivel iskoláról beszélünk, ezért külön szempontként szerepelt a tűzvédelem a műszaki dokumentációban. A mellékelt terven jól látható, hogy az íves bejárati falszakasz által határolt „előtere” a kápolnának lényegében egy másik helyiségnek számít, ahogyan a sekrestye rész is. Ezekben a helyiségekben külön füstérzékelő készülék került az álmennyezetre, ahogyan az egybefüggő álmennyezet fölé és a középső rész is kapott 1-1 érzékelőt.
- Gipszkartonszerelés

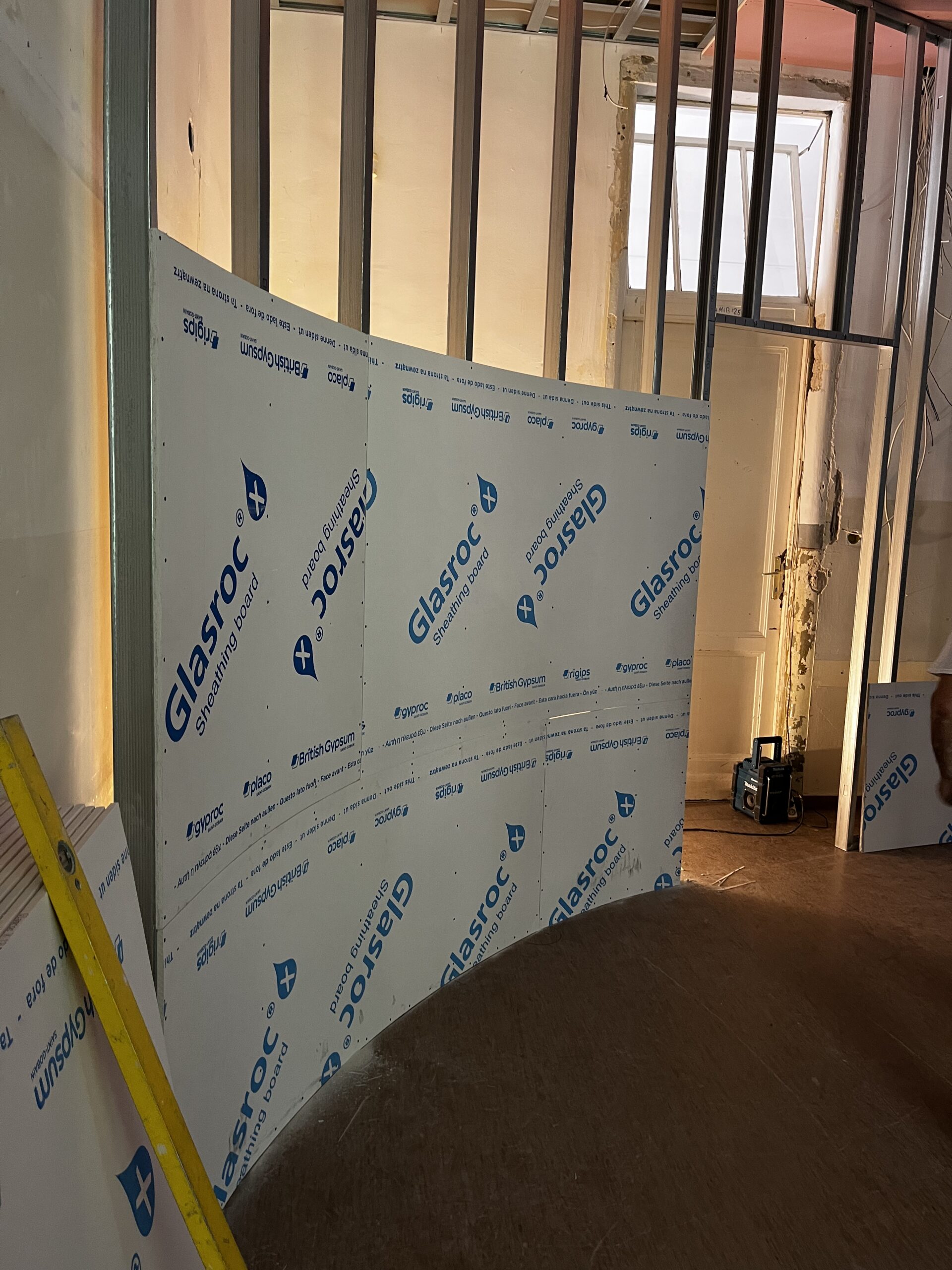

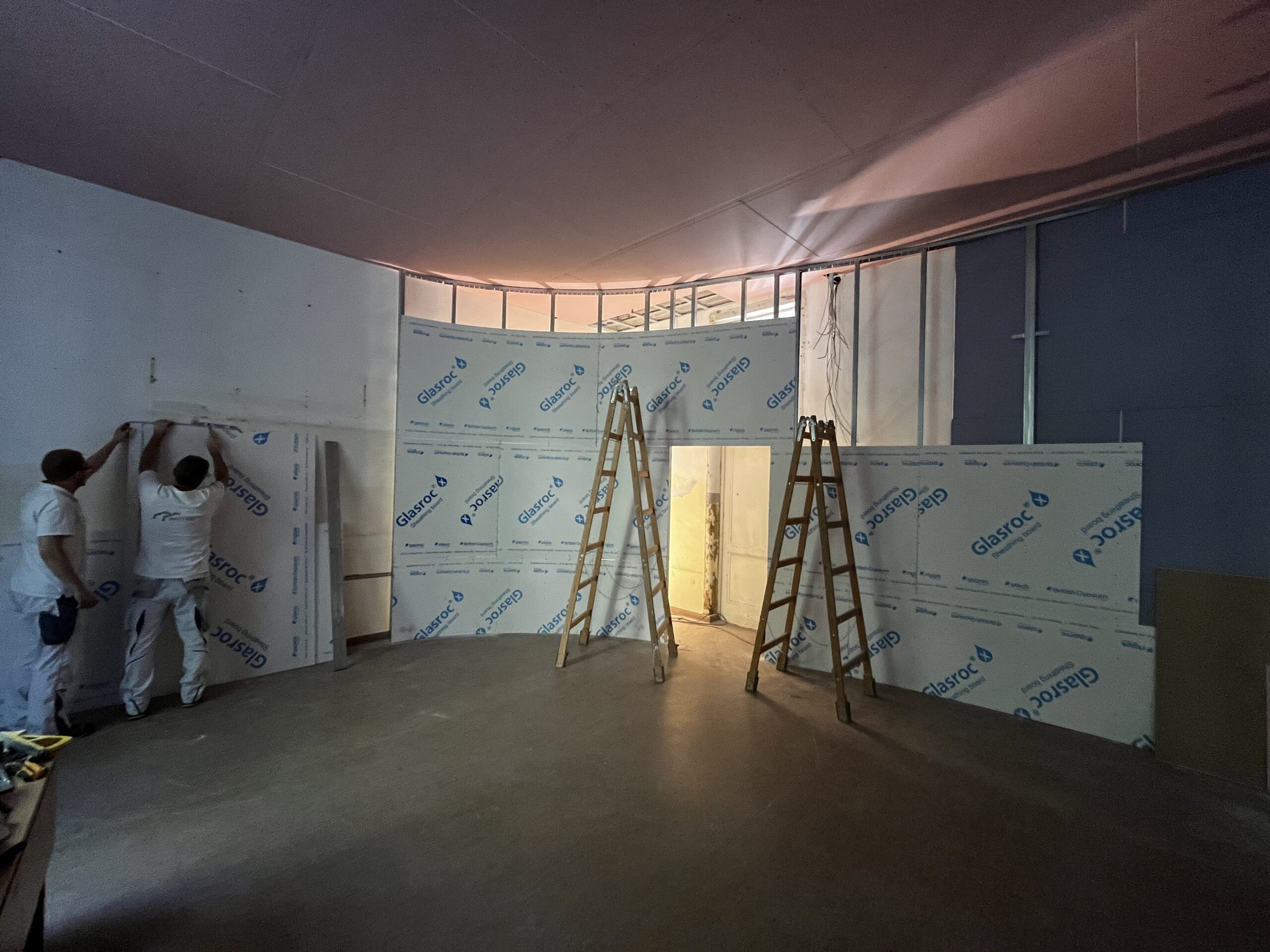

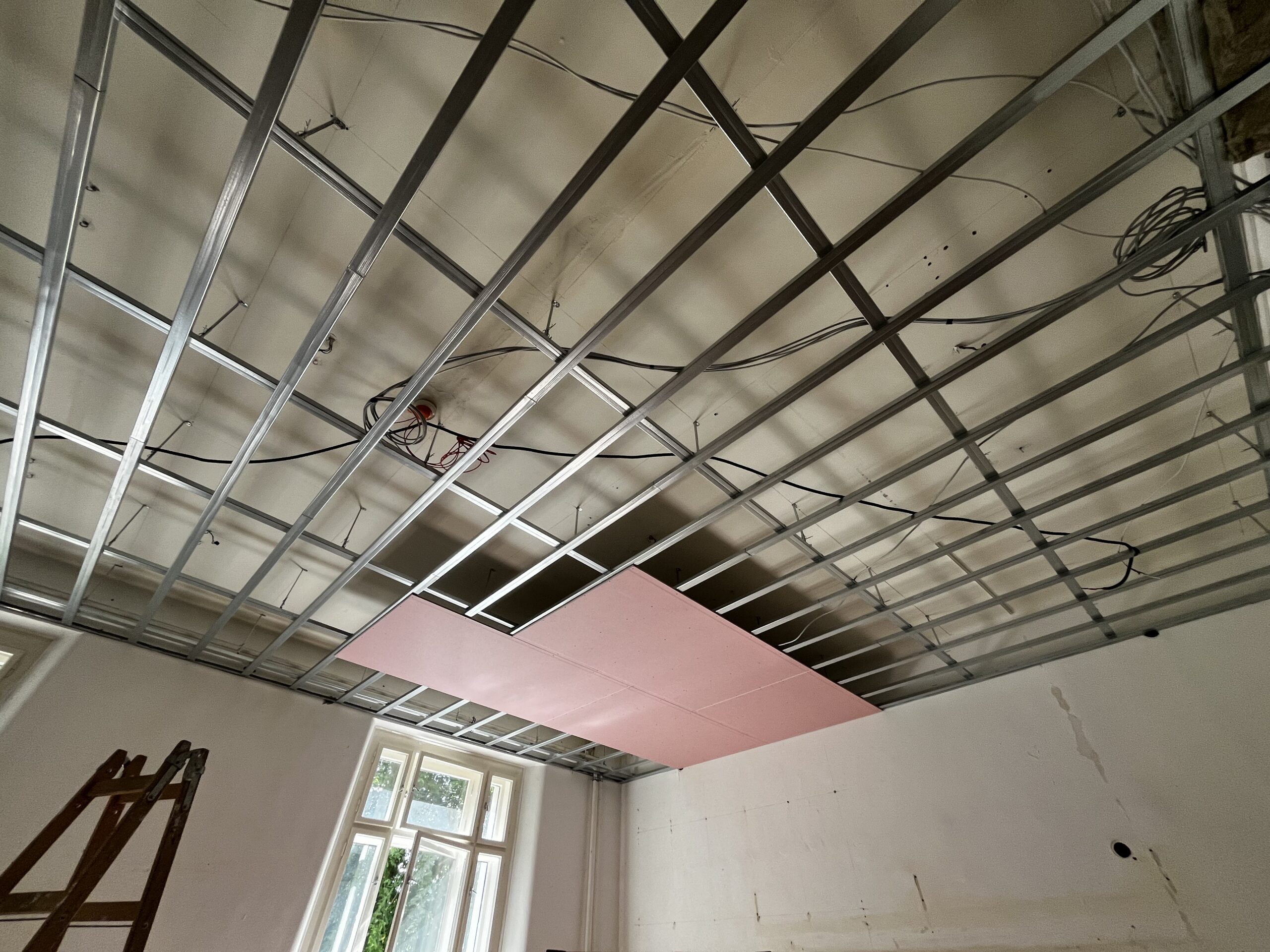

Az elkészült kápolnán már nem is látszódik, mit rejthetnek a falai. A mennyezet szerkezete magas terhelhetőségű nóniusz függesztőkkel készült és tűzgátló gipszkartonlapokat kapott. Az előtétfalak a folyosó és jobb oldali osztályterem felé pedig szálas szigetelés és blue acoustic gipszkartonlapok kerültek felszerelésre a jobb hangszigetelés és zajvédelem érdekében. Az oltár kialakítása már egy speciális egyedi rögzítéssel készült hajlított szerkezetet kívánt, amelyen 6 mm hajlítható gipszkartonlappal láttunk el. A legizgalmasabb falszakasz a tojásformát is meghatározó bejárati falszakasz, amelyben egy falban eltűnő tolóajtó is megbújik. Itt is speciális megoldásokat kívánt a szerkezet ívességének kialakítása, azonban itt már szempont volt a zajvédelem is, ezért szálas szigeteléssel és glasroc kültéri lapokkal lett ellátva a falszakasz. A glasroc lapok tulajdonságai közé tartozik, hogy remekül ellenáll az időjárási kihívásoknak, valamint 1,5 méteres sugarú körívre hajlítható, rugalmas anyag.
„Nem is gondolná az ember, hogy egy ilyen pici helyiségben ennyiféle speciális gipszkarton típust is be kell vetni.”
Projektmenedzsment tekintetében a mennyezet és falak kialakítása és folyamatai összehangolva folytak a villanyszerelési és klímaszerelési fázisokkal.

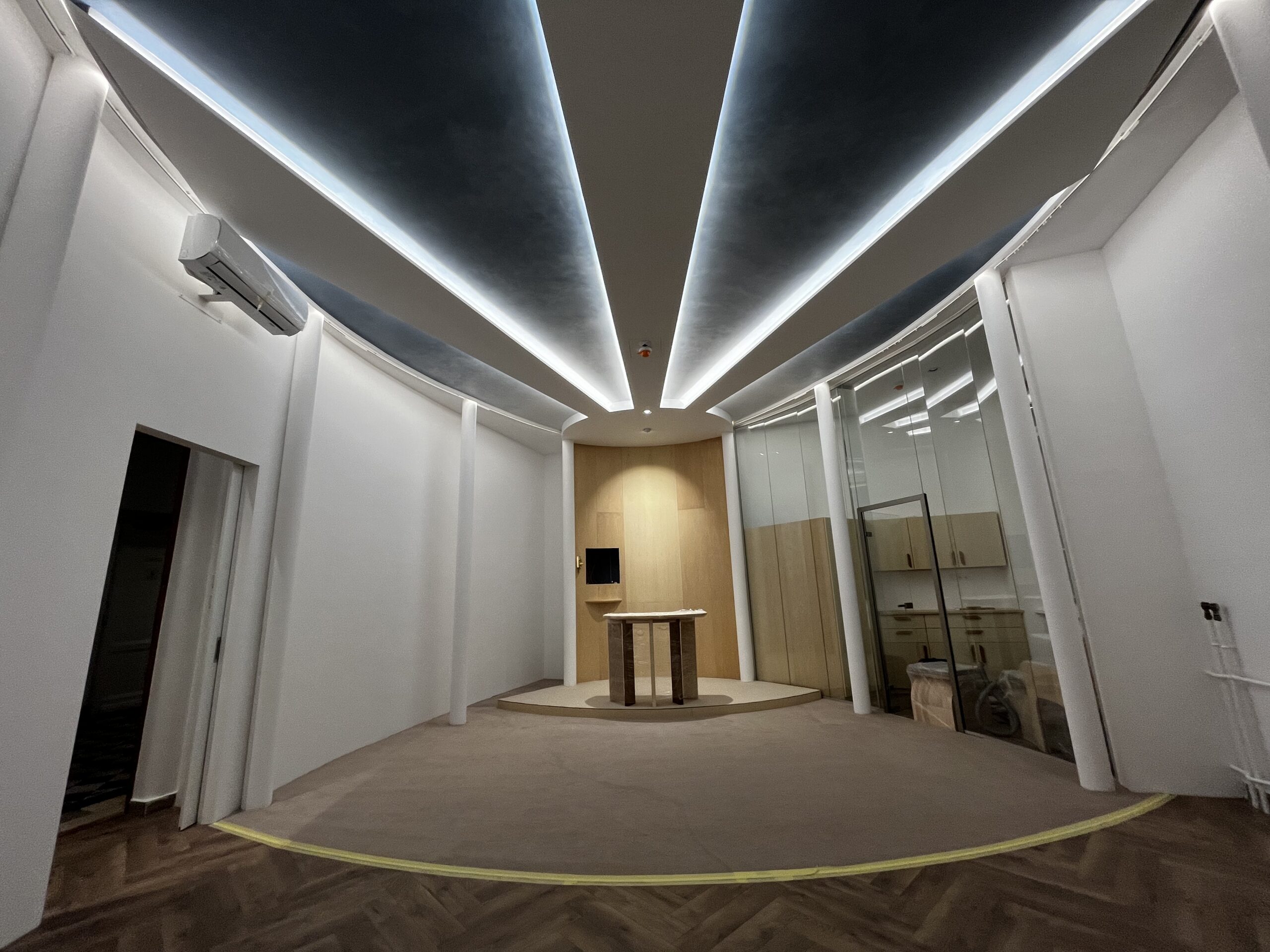

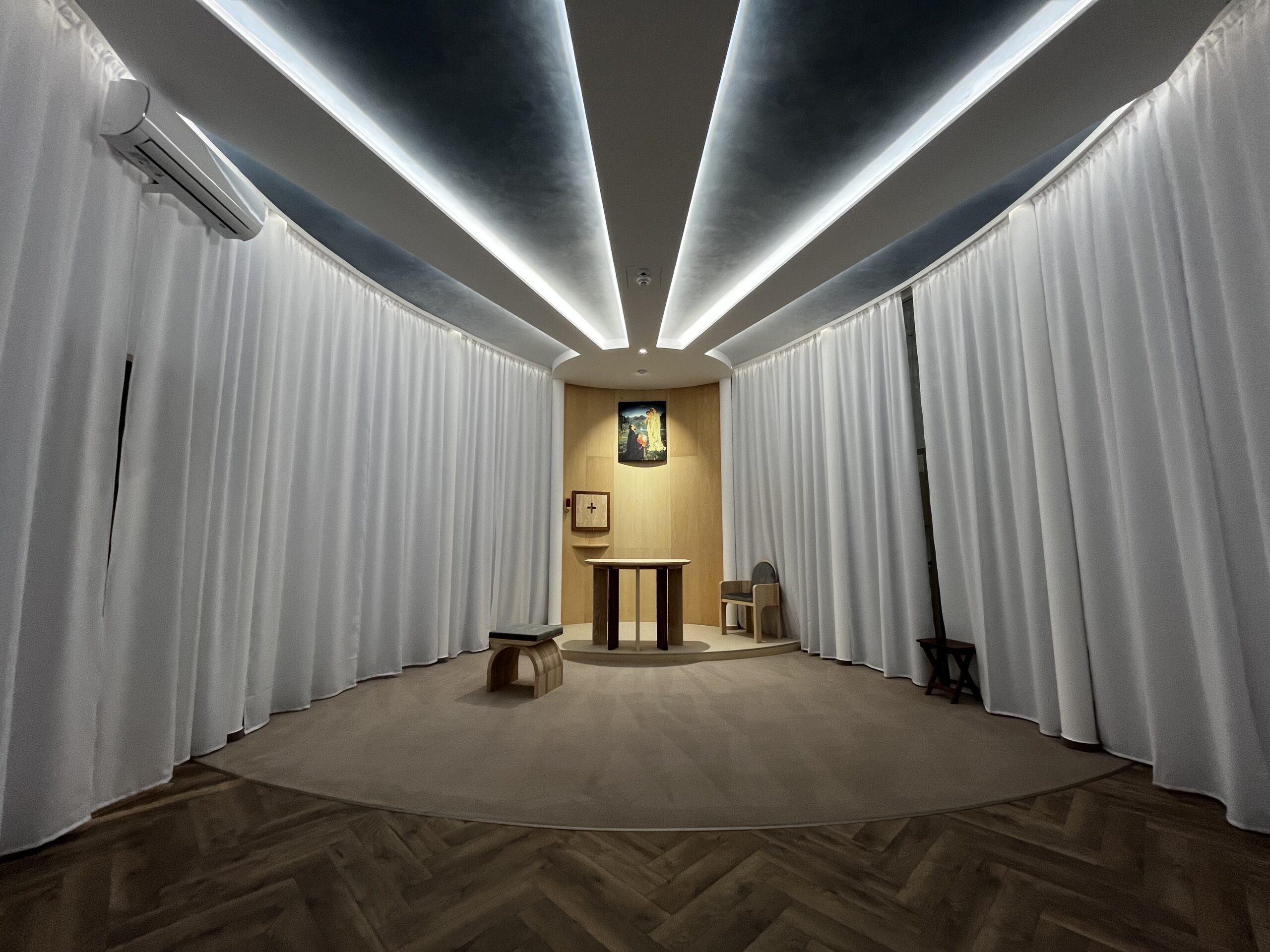

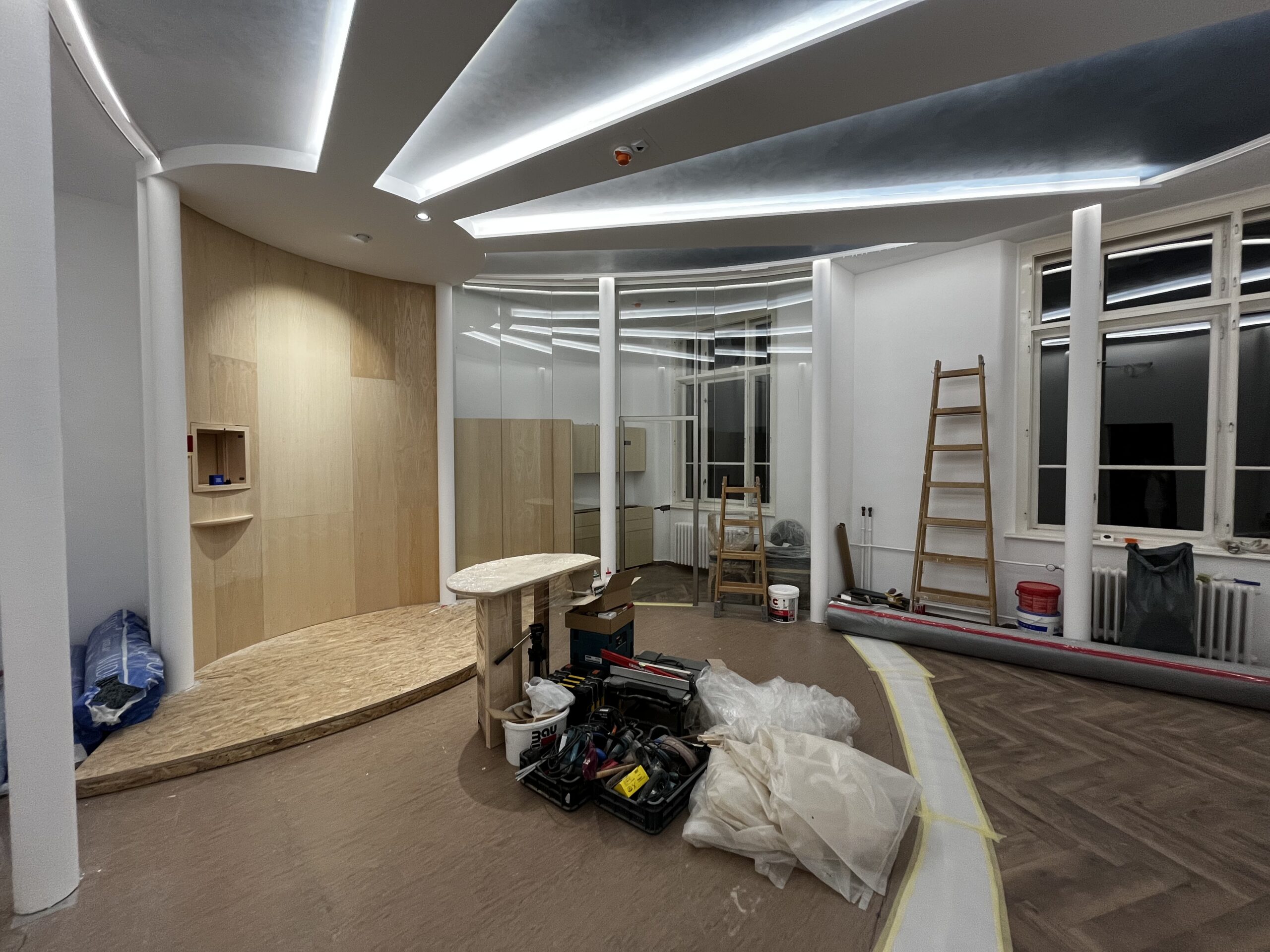

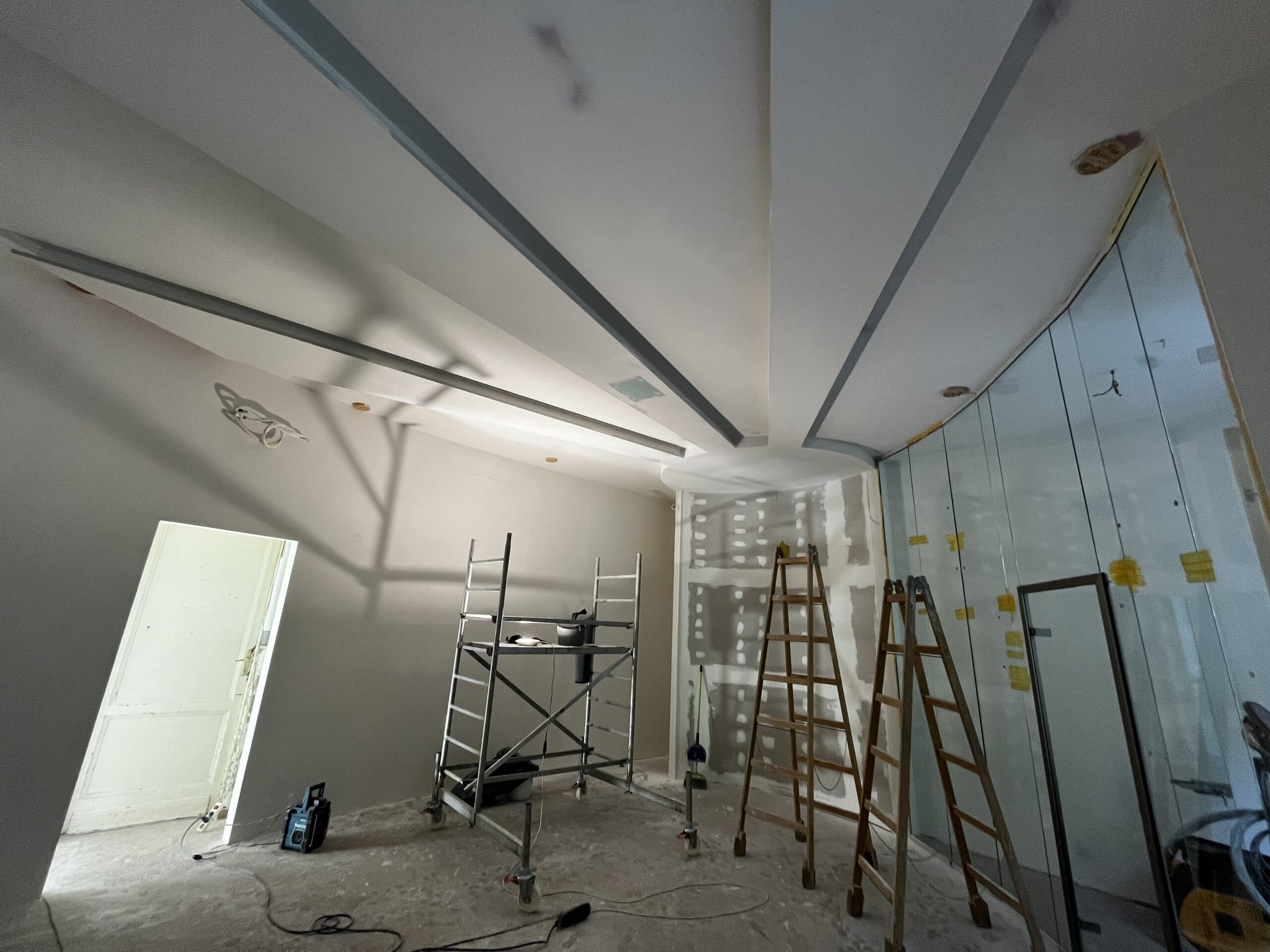

Tudtuk már az elején is, hogy a világítástechnikai megoldások lesz a lelke a projektnek, ugyanis a mennyezet, a függöny, valamint az oltár kiemelésében és a helyszín meghittségének és a hívek vallási átszellemüléséhez nagymértékben hozzá tud járulni a megfelelő hangulatvilágítás és zajmentes tér. Az álmennyezeten található 3 sugár „párkányai” gipszkartonmarásos technikával lettek visszahajtva és a visszahajtások mellé kerültek be a led-világítások, melyek a mennyezeti festést emelik ki. A függönyvilágításhoz egy speciális hajlítható led profilt használtunk, amelyet kiegészítettünk egy szintén hajlítható műanyag takaróelemmel, hogy a kápolna híveknek fenntartott terében ne kapjanak direkt fényforrást, hanem indirekt módon a függönyről, mennyezetről, oldalfalakról verődjenek vissza a fények ezzel a szemeket kímélve az erős fényhatásoktól. Az oltár szakasznál már más a helyzet, maga az oltár asztala kapott egy direkt mennyezeti fényforrást, amely az oltári szentség bemutatásánál kiemeli a szertartást vezető személyét, valamint az oltárkép kapott egy külön megvilágítást, mely az ívelt falszakasz megvilágítása által boltívesen világítja meg a szentképet. További fényforrás az örökmécses és a tabernákulum világítás, melyek külön kapcsolhatók is az oltár mögött található sarokban, ezen hátsó része a kápolnának akár székek tárolására is alkalmas lehet.
Kivitelezőként átfogó módon igyekeztünk kielégíteni mind a vallásgyakorlási, biztonsági és technikai igényeket. Ezért kerültek be gipszkartonbetétes szerelőnyílások három helyre is. Kettő darab a fűtési rendszer szelepjeihez történő hozzáférést biztosítja az álmennyezet felett, a kápolna közepén található szerelőnyílás mögött viszont több minden is található, ezáltal több funkcióval is bír az ehhez történő hozzáférhetőség. Egyrészt itt lehet hozzáférni az álmennyezet feletti tűzjelzőhöz, valamint a vallási tér tűzjelzője a gipszkartonbetéten helyezkedik el. Másrészt itt találhatóak a 24V rendszer vezérlőegységei és trafói, külön gipszkartontáblákra helyezve, beszámozva a szerelhetőség és átláthatóság végett. A központi vezérlőmodul a folyosó ajtón belépve bal oldalt helyezkedik el, amellyel külön-külön csatornákon lehet állítani a mennyezeti sugarak és a függönyvilágítás fényerősségét, a falon található többi hagyományos kapcsolóval pedig az oltárvilágításokat lehet kapcsolni, valamint áramtalanítani lehet a mennyezeti led-világítások trafóit. A led-világítás 24V működik, amely rendszerre azért volt szükség, mivel a 12V rendszerek instabillá válnak bizonyos LED fényforrás hosszúság esetén, ezért két lehetőségünk volt, vagy kétoldalról van megtáplálva a fényforrás, vagy pedig a 24V rendszer általi stabilitást választjuk. Végül ezutóbbi mellett döntöttünk.
- Oszlopok, ajtó és Üvegfal
Az oszlopok esetében Turányi Úr indított el minket a papíroszlopos ötlettel. Sikerült is olyan beszállítót találnunk, aki letudta számunkra gyártani ezt a keresztmetszetet. Lényegében betonoszlopok öntésénél szokták ezeket a henger alakú papírcsöveket használni. Teherhordó szerepet természetesen nem vállal ez a megoldás, azonban egy saját gyártású konzol segítségével sikeresen és stabilan rögzítésre került a 10 oszlop, amely monumentális módon a 10 parancsolatot szimbolizálja.
Az érdekessége a tojásformának, hogy nem egy tökéletes tojásról van szó, ugyanis az ajtónál található két oszlop közötti etap kiegyenesítésre került a terveken és kitűzések során. Erre a lépésre a tolóajtó installációja miatt volt szükség. a tolóajtó fehér erezett famintával került legyártásra ABS élzárással, a süllyesztett kilincsei és a vezetősín a saját műhelymunkánk eredménye. A kápolna folyosóra nyíló máltai kereszttel díszített ajtaja kiemeli a helyiséget a többi terem közül.

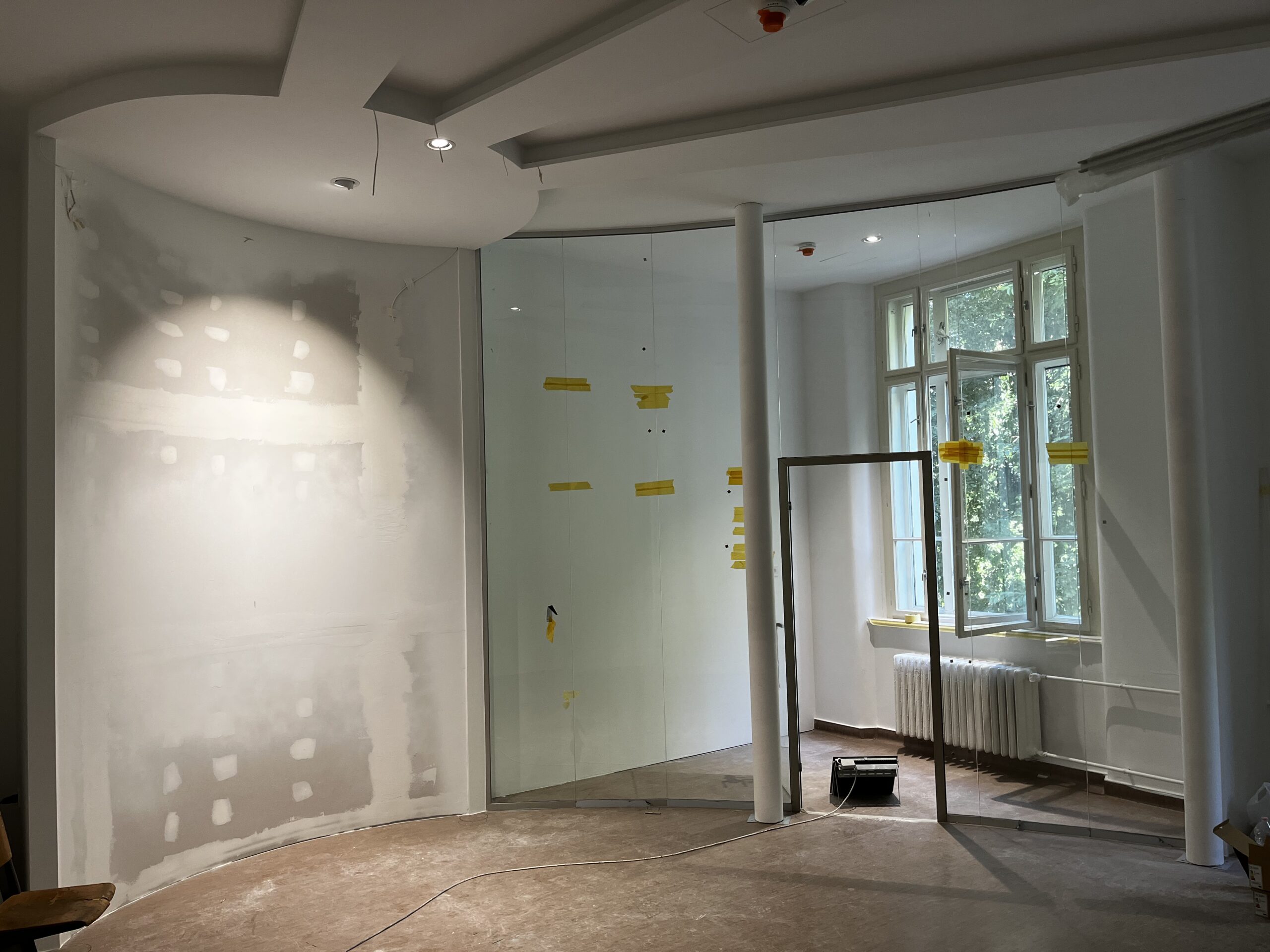

Az üvegfal kialakításánál is fontos szempontként szerepelt a tojásforma megtartása, ezért több szegmensből készült a falszakasz. A sekrestye helyiség optimális kihasználása végett gipszkartonpengefalak készültek, amelyek megkönnyítették az üvegfalszakasz összekötését a térben.
- Padlófektetések, faipari munkák, Finishelés
Az eredeti tervek szerint az oltárrész egy ívelt dobogóval került kiemelésre, amelyet fagerendák födémre történő rögzítésével és OSB lapokkal történő fedéssel oldottunk meg. érdekes apróság, hogy a nyikorgás elkereléséhez és zajcsillapításhoz nagyban hozzájárult a PAE szalag alkalmazása. Ahogyan a gipszkartonszerelésnél, a szerkezetépítés során fontos szempont, hogy a megfelelő helyeken használatos ez a fajta szerkezeti zajcsillapítás, úgy itt is jó szolgálatot tett ez a szivacsos anyag.

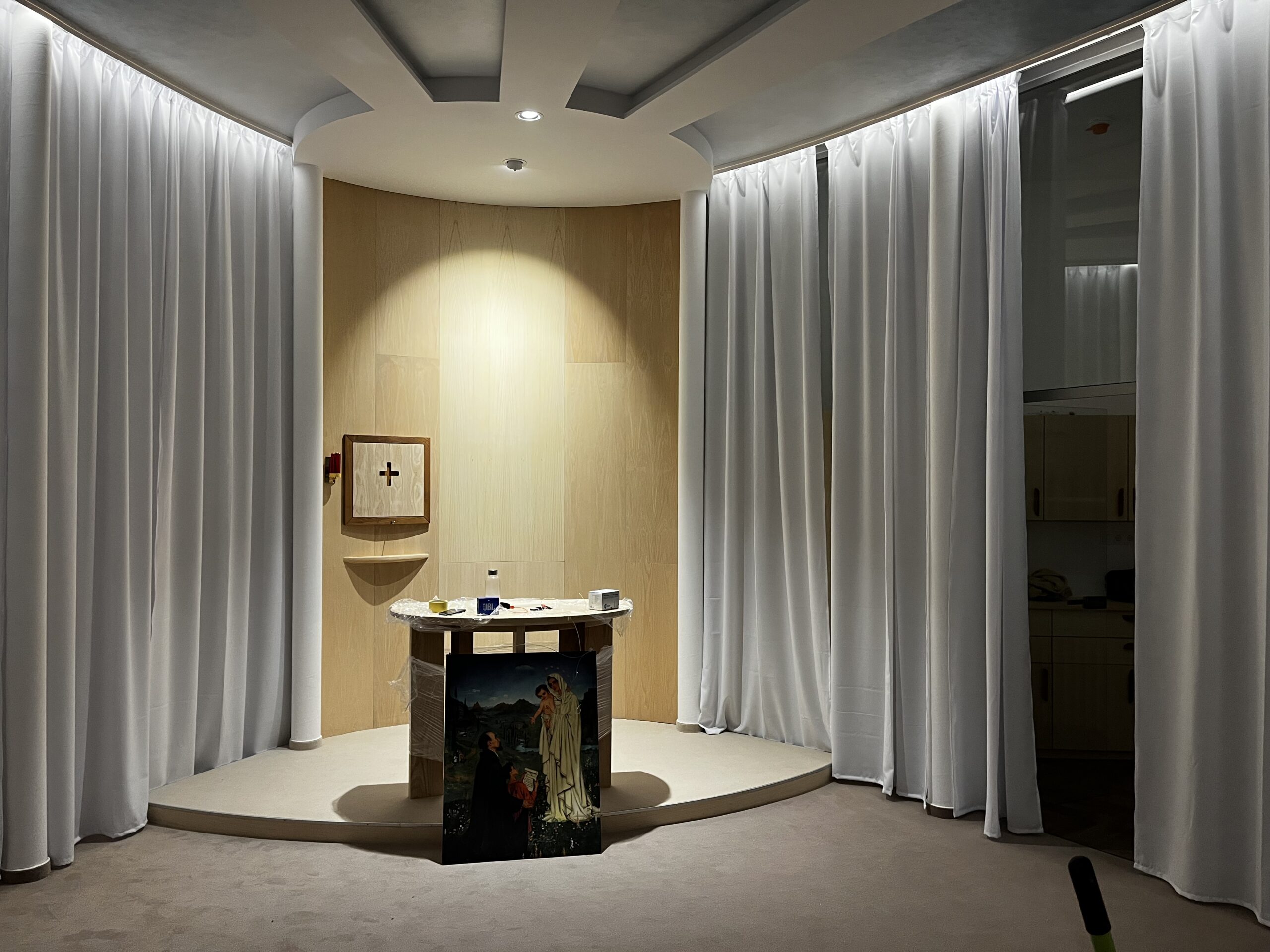

Ahogyan alakult a projekt úgy az igények is inkább felüllicitálták a kezdeti elvárásokat. Így született meg az ötlet, hogy ahogyan a dekorfestő hölgyek megálmodták a mennyezeti átmenetes festést úgy az aljzat is követhetné a saját színeivel ezt a fajta Oltár felé irányuló „megtisztulást” szimbolizáló, világosodó átmenetet. A dobogó egy bézs világos színű padlószőnyeget kapott, a dobogó homloka pedig az asztalos által felhasznált maradék faanyagból készült, végül helyszínen hajlítógép segítségével sikerült a dobogó ívére hajlítani az élzáró L profilt, ezáltal finishelve az Oltárrészt.

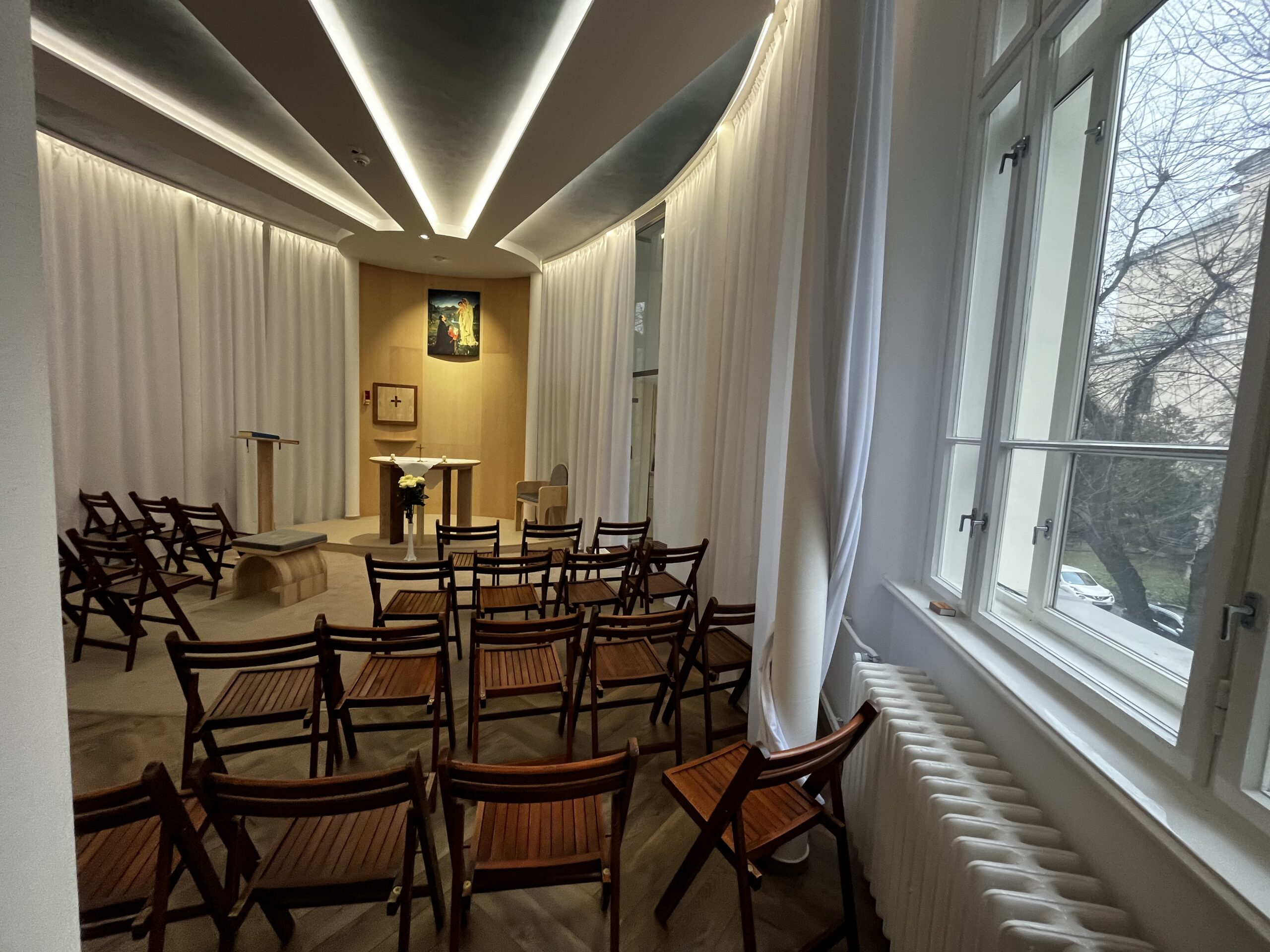

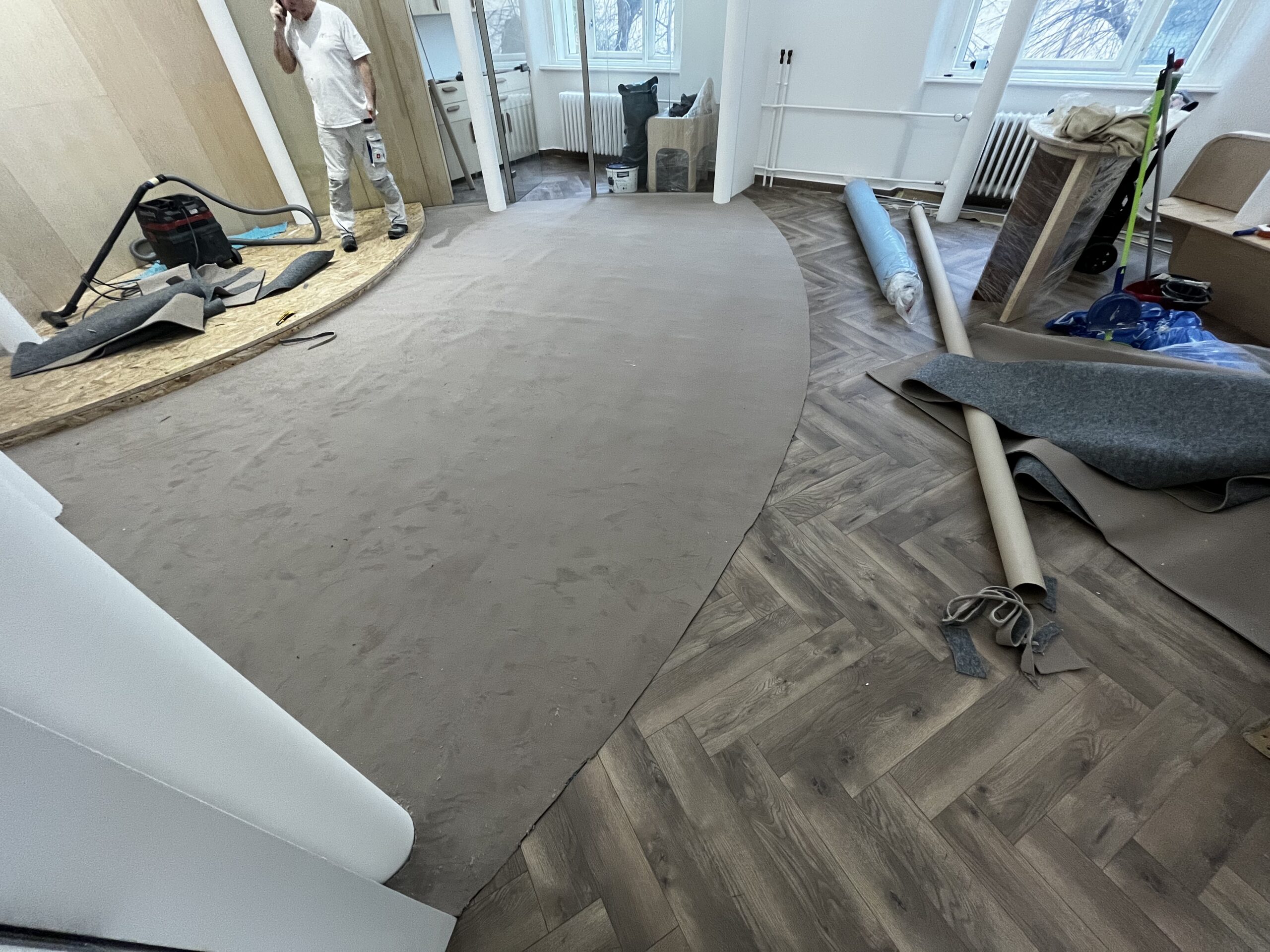

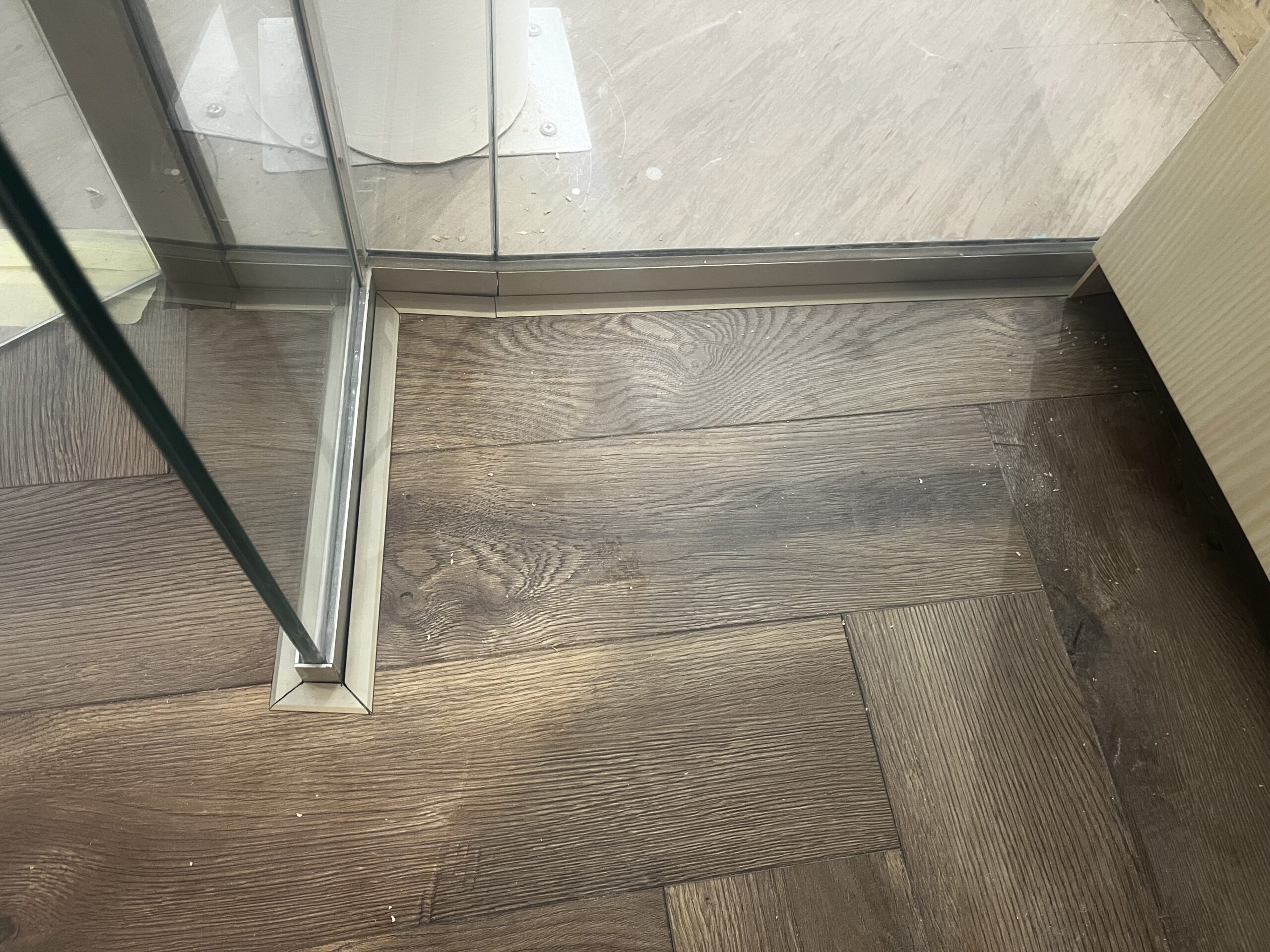

A középső szakasz egy világosbarna színű padlószőnyeget kapott szivacsos alátéttel (utóbbira a parkettával történő egyszintre hozás miatt volt szükség). Ez az oltár szakasztól sötétebb tónusú padlószőnyeg, amely harmonizált a sekrestyében, előtérben és a terem hátsó tereiben található halszálka laminált padlóval. Érdekesség, hogy itt már T profilú burkolatváltót használtunk a padlószőnyeg és parketta közötti elválasztáshoz. Ezt a közel 7 méteres íveltszakaszt is komoly kihívás volt úgy meghajlítani, hogy tükrözze a tojásformáját a helyiségnek. Végül pedig a halszálkás parketta. Érdekessége, hogy a középső mennyezeti sugár és a hátsó padsor szimmetriatengelye szerint lett pozícionálva, ezáltal is hangsúlyt biztosítva a vallási tér terembéli pozicionálásának. Az üvegfal szakaszain az élzárás L profillal történt, amely élzáró profilok toldásai lekövetik a szegmentációját az üvegfalnak. De a legnagyobb kihívása és kulcskérdése a helyiségnek a szegélyezések voltak. Ugyanis az eredeti műszaki specifikációk és megbeszélések alapján ez a rész nem szerepelt a megvalósítási tervek között. Eredetileg a szakrális térben lett volna csak padlószőnyeg és mindenhol máshol maradt volna az eredeti iskolai linóleum, az eredeti linóleum felhajtott szegélyezéssel. Nos a projekt 80% készültségi szintjén sajnos – vagy hál Istennek, kinek mi – módosult az igény az előbbiekben felvázolt burkolatokra, viszont a burkolatfektetési fázisok után továbbra is fentmaradtak a linóleum szegélyek. Mindezt végül padlószőnyeg szegélyezéssel oldottuk meg mindenhol és egyedileg meghajtva az oszlopok is kaptak padlószőnyegből készült szegélyeket.
A glettelési fázisok esetén Q3 kaptak az általunk épített mennyezetek és falszakaszok hengerezett készglettel. A csiszolás Mirka csiszolóval történt, a festés pedig egy SF23próval lett szórva. Sajnos a meglévő falakat átkellett kaparni a korábbi enyves falfesték réteg nem biztosított megfelelő felületet, ezért az átkaparás után egy erős mélyalapozást követően 3x glettelésen estek túl az oldalfalak ezáltal is kiküszöbölve és felfrissítve a meglévő falak egy részét.

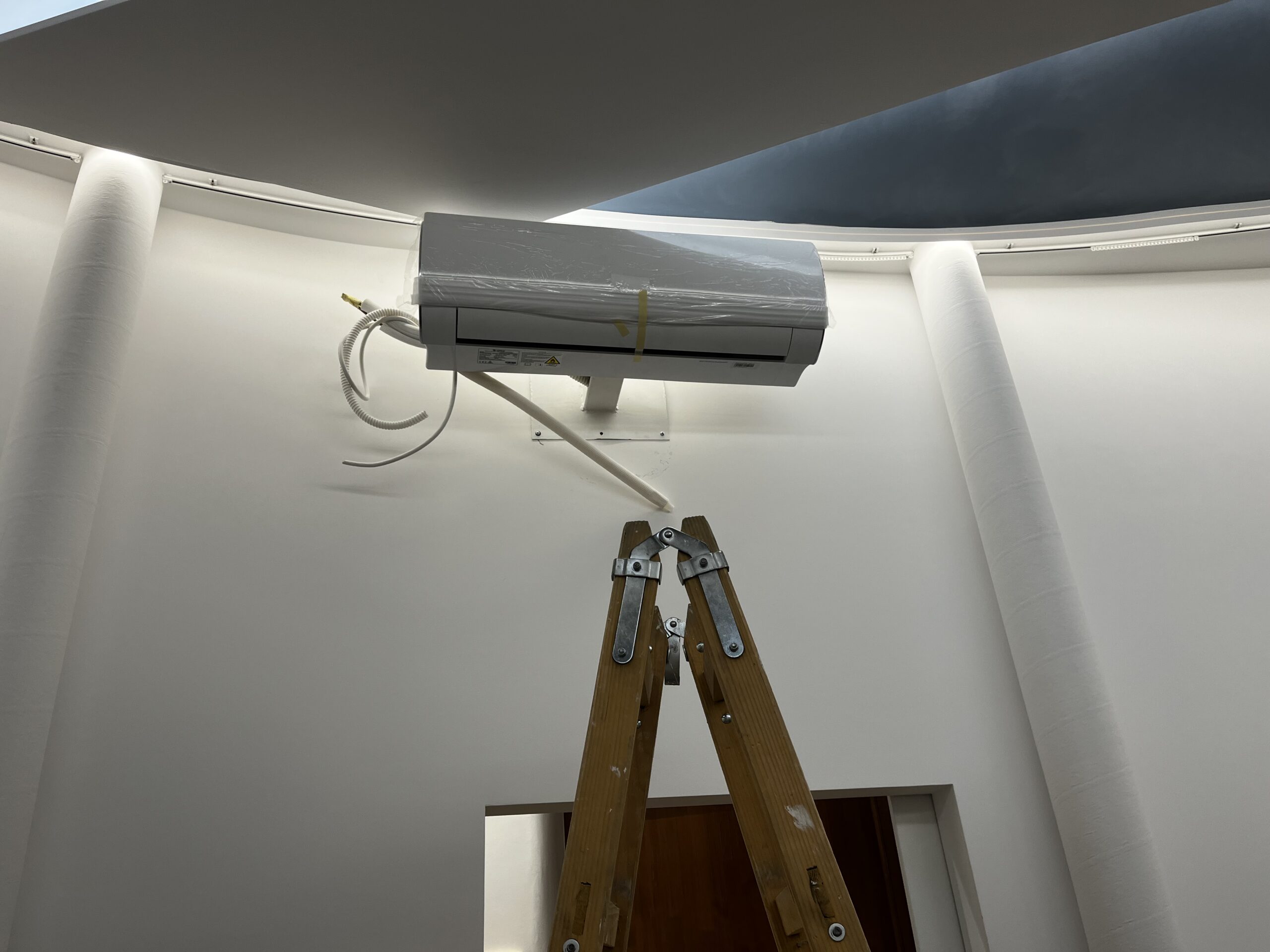

További szakmai kihívás volt a klíma elhelyezése, amelynek végül egy egyedi konzolt gyártottunk, amely által a függöny akadálymentesen tud mozogni mögötte és mintegy térben elhelyezkedő split klímaként funkcionál.
A projekt december 8-án lett átadva Marton Zsolt váci megyéspüspök és Zsódi Viktor Piarista tartományfőnök által. A belsőépítészeti megoldások tekintetében egy meghatározó projektről beszélhetünk, amelyből szakemberekként is rengeteget tanulhattunk. Projektmenedzsment tekintetében pedig különösen üdvözítő volt megtervezni és összehangolni a munkálatok előrehaladását a szűkös időhatárok mellett és az igényeknek történő megfelelést, mind pénzügyileg és szakmai szempontok szerint is. Köszönjük a támogatók és az iskola dolgozóinak a türelmét.
Közreműködők:
Generálkivitelező cég; projektkoordinátor: BUILDING IMPLEMENTATION Kft.
Gipszkartonszerelés, Festés: BUILDING IMPLEMENTATION Kft.
Falban eltűnő tolóajtó: BUILDING IMPLEMENTATION Kft.
Padlófektetési munkák és dobogóépítés: BUILDING IMPLEMENTATION Kft.
Villanyszerelés és megvilágítási megoldások: Borbély János és a BUILDING IMPLEMENTATION Kft. munkatársai
Mérnöki konzultációk és kitűzések: Iván Szabolcs Ferenc
Üvegfal: Mjazovszky Ákos E.V.
Kápolna bejárati ajtó: BRADÁCS Faipari és Kereskedelmi Kft. (Bradács István)
Klíma: Palotás Péter
Tűzvédelem: MGI Mérnöki és Fővállalkozó Iroda Kft. (Magosi Zsolt)
Mennyezeti designfestés:
Bútorok és faipari munkák: FAKAMRA (Tajti Krisztián)
Műszaki referens: Csákvári Zsolt
